注1:D為滾子的有效直徑。對圓柱滾子(空心滾子)D為公稱直徑;對圓錐滾子D為距大端面H/3處的直徑(H為滾子長度);對球面滾子D為***大直徑。

注 2:Be為套圈的有效壁厚。

d)~j)所示的套圈 Be為套圈的溝底壁厚;

k)所示的套圈Be為距套圈的內環面H/3處的厚度(H 為內外直徑差值的 1/2);

1)~n)所示的套圈Be為距套圈大端面H/3處的壁厚(H為套圈的寬度);

o)~p)所示的套圈 Be為距套圈端面 H/3處的壁厚(H 為套圈的寬度);

q)所示的套圈 Be、Ds分別為接觸圓處的厚度和直徑;

r)和s)所示的套圈Be為套圈滾動面處的壁厚。

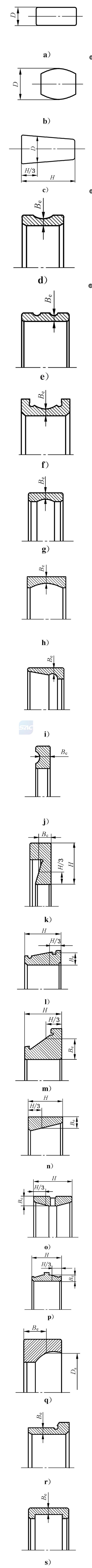

軸承套圈的有效壁厚和滾子有效直徑如下圖:
