圓柱滾子軸承有單列、雙列、四列滾動體結構，市場中常見保持架結構有梳狀式、封閉鉚合式、一體拉方孔式、串柱式和沖壓窗口式鋼保持架。

常見圓柱滾子軸承保持架材質有沖壓鋼保持架、尼龍保持架、機削鋼保持架、球墨鑄鐵保持架、黃銅保持架等。

在軸承工作期間，保持架要承受因摩擦力、沖擊力、離心力和慣性力引起的機械應力。還可能受某些有機溶劑或冷卻劑、潤滑劑以及潤滑添加劑的化學影響。因此，應按特定工況應用選擇合適的保持架材質。

一般沖壓鋼保持架***高工作溫度為300°C。

黃銅保持架***高工作溫度為250°C。

尼龍保持架工作溫度一般在+70~-40~°C。

隨著圓柱滾子軸承不斷地應用在高承載、高轉速場合，圓柱滾子軸承結構設計理念創新和探索，加工工藝不斷提高，保持架結構形式多種多樣，常見的圓柱滾子軸承保持架結構形式有：

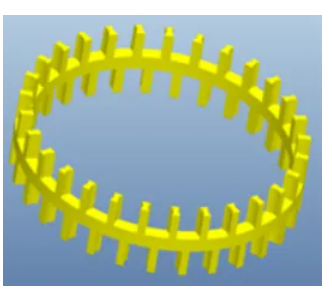

1.梳狀式（四列圓柱滾子軸承FC結構）：加工方便，潤滑充分，軸承外圈有裝球口結構設計。

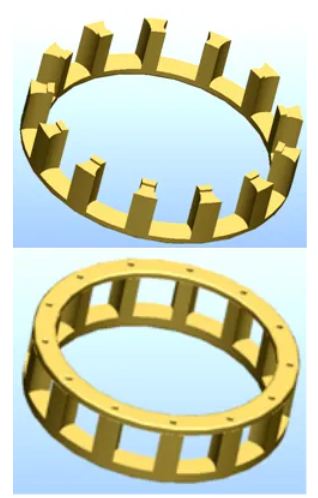

2.封閉式（兩體機削加工，自體鉚合裝配EM結構）：結構牢固，強度高，承載能力加強，多用在電機軸承。

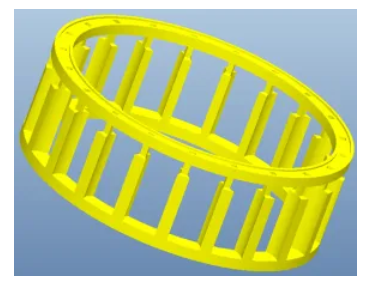

3.封閉式（兩體機削加工，鉚釘鉚合M結構）：軸承裝配鉚合簡單，用于承載能力稍差的普通工況。

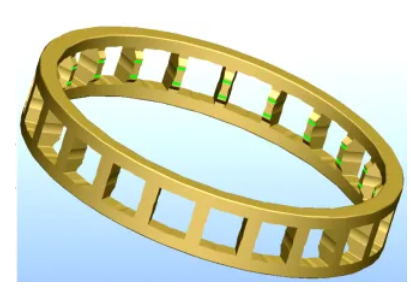

4.封閉式（整體，拉方孔結構）：滾子按入裝配，保持架對稱性好，質心與回轉中心重合。

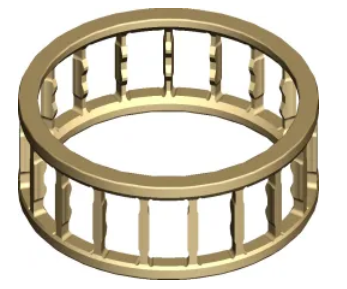

5.封閉式（紡錘形兜孔結構）：優化結構設計，改善保持架與滾子引導點和局部優化設計，減少相互摩擦和碰撞，改善潤滑，適合高速工況。

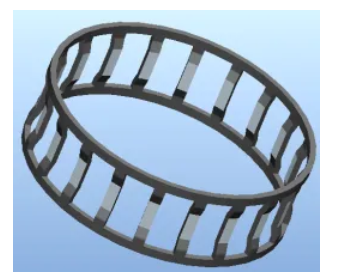

6.沖壓鋼保持架：降低保持架重量和成本，增加內部空間改善潤滑，適合特定高溫等工況。

7.串柱滾子結構：增加滾子排列數量，偏于潤滑，便于周期性檢修，滾子與保持架同步運轉，適合大尺寸FCDP結構軸承。
